Ejekzio-pin estandarrakInjekzio-moldaketa-sistemetan oinarrizko osagaiak dira, moldearen barrunbetik moldeko piezen kanporaketa zehatz eta errepikagarriaz arduratzen direnak. Artikulu honek Ejector Pin Estandarren esplorazio egituratu eta teknikoa eskaintzen du, dimentsioko estandarretan, materialen zehaztapenetan, funtzionamendu-printzipioetan, aplikazio eszenatokietan eta industriak aitortutako erronketan arreta jarriz. Helburua osagai hauek moldeen diseinu modernoetan nola funtzionatzen duten argitzea da, tresnen ingeniariek, moldeen diseinatzaileek eta erosketa-espezialistek planteatutako ohiko galdera teknikoei aurre eginez.

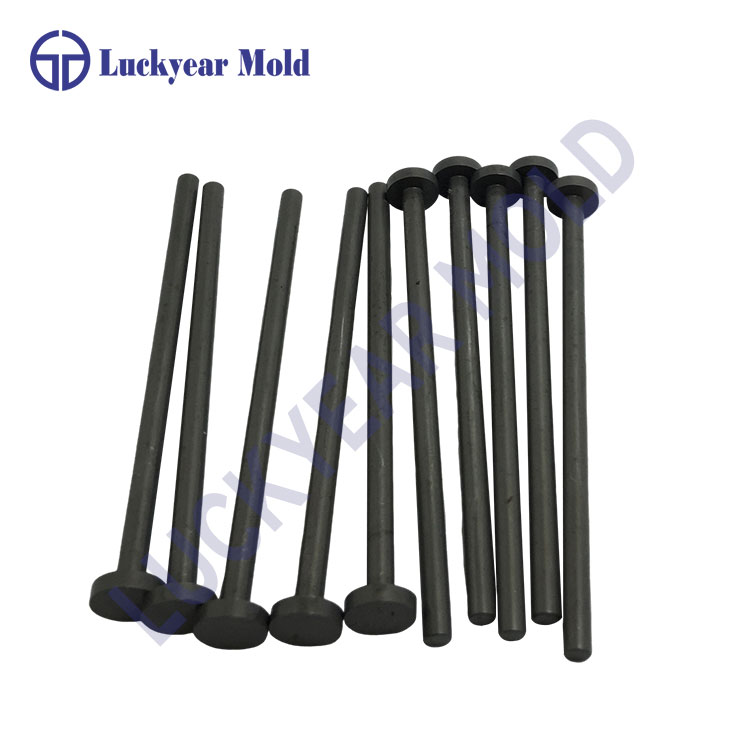

Ejector Pins estandarrak injekzio-moldeetan instalatutako doitasun-ingeniaritzazko osagai zilindrikoak dira, hozte-etapa ondoren moldeatutako piezak barrunbetik kanporatzeko. Haien eginkizun nagusia deformazio koherentea bermatzea da, deformaziorik, gainazaleko kalterik edo produkzio-etenaldirik gabe. Pin hauek kanporatze-sistemaren barruan funtzionatzen dute, kanporatze-plakekin eta itzulerako pinekin sinkronizatzen dute zikloaren egonkortasuna mantentzeko.
Bolumen handiko fabrikazio-inguruneetan, Ejector Pin Estandarren fidagarritasunak zuzenean eragiten du moldearen iraupenari eta ekoizpen-eraginkortasunari. Hautapen desegokiak edo dimentsio-inkoherentziak kanporatze-indar irregularra, piezak itsastea edo moldearen higadura goiztiarra eragin ditzake. Hori dela eta, Ejector Pin estandarrak DIN, JIS eta ISO bezalako nazioartean onartutako estandarren arabera ekoizten dira, trukagarritasuna eta errendimendu aurreikusgarria bermatuz.
Artikulu honek Ejector Pin estandarrak nola diseinatu, zehazten eta aplikatzen diren moldaketa agertoki ezberdinetan oinarritzen da, argitasun teknikoa azpimarratuz sustapen-hizkuntza baino.
Ejector Pin Estandarren errendimendua dimentsioko zehaztasunaren, materialaren konposizioaren eta gainazaleko osotasunaren araberakoa da. Parametro hauek zorrotz kontrolatzen dira fabrikazioan injekzio-makina modernoen eskakizun operatiboak asetzeko.
| Parametroa | Barruti tipikoa | Ohar Teknikoak |
|---|---|---|
| Diametroa | Ø1,0 mm – Ø25,0 mm | Zehaztasunez lurra, zuzentasuna eta doikuntza mantentzeko |
| Luzera | 1000 mm arte | Luzera pertsonalizatuak eskuragarri daude moldearen sakoneraren arabera |
| Materiala | SKD61 / H13 / SKH51 | Gogortasun, gogortasun eta beroarekiko erresistentziarako hautatua |
| Gogortasuna | HRC 58–62 | Higaduraren eta deformazioaren aurkako erresistentzia bermatzen du |
| Azalera akabera | Ra ≤ 0,2 μm | Marruskadura eta urradura murrizten ditu funtzionamenduan zehar |
| Bero tratamendua | Hutsean gogortzea | Egonkortasun dimentsionala hobetzen du |
Fabrikazio prozesuek normalean CNC torneaketa, zentrorik gabeko artezketa, hutsean tratamendu termikoa eta gainazaleko estaldura aukerakoak dira, hala nola TiN edo DLC. Prozesu hauek gogortasuna eta nukleoaren gogortasuna orekatzeko hautatzen dira, karga-ziklo errepikakorretan hutsegite hauskorra ekiditeko.
Ejector-pin estandarrak injekzio-moldeaketa-eragiketa ugaritan aplikatzen dira, automobilgintzako osagaiak, kontsumo-elektronikako karkasak, sendagaiak eta plastikozko piezak barne. Haien kokapena eta kantitatea moldeen diseinuan zehazten dira, piezen geometrian, hormaren lodieran eta materialaren uzkurtzearen portaeran oinarrituta.
Errendimendu-gogoetak lerrokatzearen zehaztasuna, lubrifikazio-baldintzak eta hedapen termikoa dira. Tenperatura handiko moldura-inguruneetan, materiala hautatzea funtsezkoa bihurtzen da leuntzea edo tolestura saihesteko. Urratzaile edo beiraz betetako plastikoetarako, gainazal tratatutako ejector-pinak zehazten dira askotan higadura gutxitzeko.
Aldizkako ikuskapen- eta ordezkapen-egutegiak gomendatzen dira, gainazaleko kalte txikiek ere akatsak moldatutako piezen gainean transferi ditzaketelako. Estandarizazioari esker, mantentze-taldeek higatuta dauden pinak ordeztu ditzakete berriro mekanizatu gabe, geldialdi-denbora murriztuz.
Nola hautatzen dira Ejector Pin estandarrak moldeen diseinu zehatz baterako?
Hautaketa barrunbearen diseinuan, behar den kanporatze indarran, material motan eta moldearen funtzionamendu-tenperaturan oinarritzen da. Ingeniariek pinaren diametroa eta kantitatea kalkulatzen dute indarra uniformeki banatzeko eta piezen deformazioa saihesteko.
Nola eragiten du gainazaleko akaberak kanporatzeko pinaren errendimenduan?
Gainazaleko akabera finago batek pinaren eta moldearen plakaren arteko marruskadura murrizten du, higadura gutxituz eta itsastea saihestuz. Horrek zuzenean laguntzen du kanporatze-ziklo leunagoak eta bizitza luzeagoa izaten.
Zenbat aldiz ordezkatu behar dira Ejector Pin estandarrak?
Ordezkatzeko tarteak ekoizpen-bolumenaren, materialaren urragarritasunaren eta mantentze-praktiken araberakoak dira. Higadura-markak, tolesturak edo kolore-koloreak ikusteko ikuskapena erabili ohi da zerbitzu-gaitasuna zehazteko.
Industriaren ikuspegitik, Ejector Pin Estandarren etorkizuneko garapen joerak estaldura aurreratuetan, nekearekiko erresistentzia handiagoko materialetan eta dimentsio-perdoia estuagoetan oinarritzen dira, gero eta konplexuagoak diren moldeen diseinuak eta ekoizpen-lerro automatizatuak onartzeko.
Erreminten osagaien hornikuntza-katean parte-hartzaile aitortu gisa,Zorioneko urteaNazioarteko estandarren arabera fabrikatutako Ejector Pin estandarrak eskaintzen ditu, kalitate koherentea eta aplikazioaren fidagarritasuna babesten ditu hainbat moldaketa eskakizunetan.
Xehetasun tekniko gehiago lortzeko, zehaztapen pertsonalizatuak edo erosketa-laguntzarako Ejector Pin estandarrei buruz,jarri gurekin harremanetanaplikazioetara zuzendutako laguntzarako talde tekniko dedikatu batekin aritzeko.
